Механическая очистка

Механические решетки на очистных сооружениях

Механические решетки TSURUMI серии KE / KS / KM / KMA / KMS удерживают мусор и твердые вещества, которые содержатся в сточной воде и не могут быть очищены биологическим путем. Если данные вещества не удалять из стоков перед подачей на биологическую очистку, то они окажутся на поверхности воды в биологическом реакторе канализационных очистных сооружений и могут вызвать проблемы в работе станции. Прутья решетки очищаются механической граблиной, которая затем отбрасывает мусор в корзину, размещенную за механической решеткой. Механические решетки TSURUMI могут использоваться для тонкой очистки (прозор решетки от 1 до 5 мм) и грубой очистки (прозор от 10 до 50 мм) сточных вод, а также конструктивно подразделяются на передние и задние решетки, в зависимости от особенностей установки.

В данном случае рассматривается пример установки двух задних механических решеток Tsurumi серии KMS на хозяйственно-бытовых очистных сооружениях общей производительностью 300 м3/сут.

Механические решетки Tsurumi были установлены в алюминиевые емкости, закрепленные на перекрытии усреднительной емкости очистных сооружений. Корзина из нержавеющей стали для сбора отбросов решетки была установлена на подставке за решеткой.




Алюминиевая емкость оборудована отражательной стенкой на входе для гашения скорости потока сточной воды.

Во время обычной работы весь сток проходит через механически очищаемую решетку Tsurumi.

В случае необходимости обслуживания решетки, сточная вода с помощью шиберного затвора  направляется через байпас на простую ручную решетку смонтированную внутри алюминиевой емкости.



Механическая решетка Tsurumi была подключена к щиту управления, который позволяет оператору выбирать постоянный или автоматический режим работы. В автоматическом режиме поплавковый выключатель подает сигнал для начала работы системы когда уровень воды достигает определенной отметки. Время автоматической чистки может быть установлено в диапазоне от 0 до 20 минут.

Задняя механическая решетка TSURUMI KMS выполнена из нержавеющей стали с 5 мм. прозором между прутьями решетки. Каждый прут решетки очищается зубцом граблины, которая поднимается вверх перемещая собранный мусор. Во время работы граблина совершает цикл приблизительно каждые 20 секунд.

Рядом с решетками Tsurumi предусмотрены корзины из нержавеющей стали для сбора отбросов от решеток. По мере наполнения корзин отбросами, корзины опорожняются, а отбросы направляются на утилизацию.

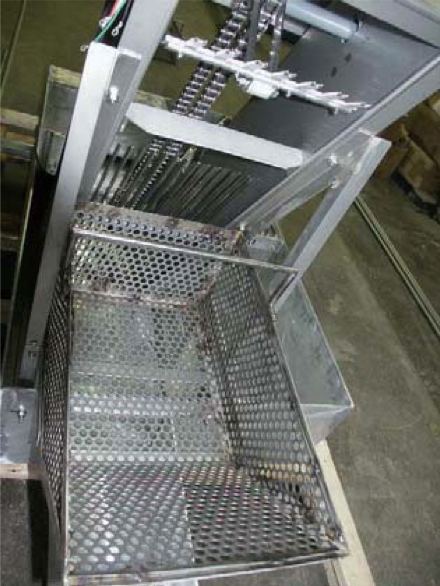

       Зубцы граблины перед очисткой решетки                             Корзина для сбора мусора

        Зубцы граблины перед очисткой решетки                                             Корзина для сбора мусора



После установки механической решетки TSURUMI на объекте были достигнуты следующие положительные результаты:

- Улучшено качество очистки сточных вод от «плавучих» твердых загрязнений по сравнению с ранее использовавшимися решетками, которые очищаются в ручную;

- Появилась возможность устанавливать работу решетки в автоматический режим с помощью поплавковых выключателей;

- Сократилось время обслуживания очистных сооружений и была исключена необходимость ручной очистки решетки операторами;

- В ходе испытаний другого оборудования была подтверждена большая эффективность работы механических решеток TSURUMI по удалению мусора по сравнению с дробилками и другими решениями.



Использование механических решеток TSURUMI является эффективным и недорогим решением для операторов очистных сооружений и может рекомендуется для широкого использования на малых и средних объектах очистки сточных вод.



Бумажный мусор собранный решеткой KMS

Бумажный мусор собранный решеткой Tsurumi KMS
